有機發光二極管(OLED)壽命測量系統

Ossila OLED壽命系統旨在為OLED壽命測試提供長期和低成本的解決方案。壽命測試是優化你的OLED設備穩定性并大程度減小退化的必要工具。
Ossila將源測量單元與專門設計的測試板和直觀的軟件相結合，提供了一個強大和用戶友好的OLED壽命測試系統。它可以與8像素和6像素Ossila基片系統兼容，使用戶能夠輕松地制造和測試OLED器件。本產品免費保修2年。

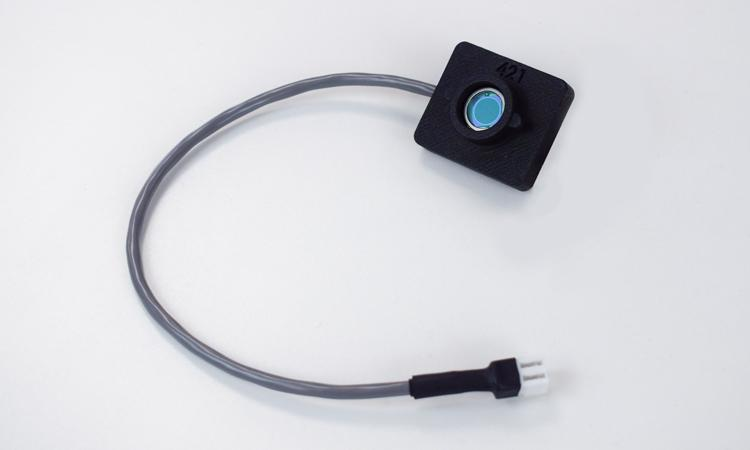

光電二極管蓋子

系統概述

OLED壽命測試系統的主要組件包括一個源測量單元，一個Ossila測試板(手動或自動)和一個特別設計的光電二極管蓋。這些都是通過OLED Lifetime軟件控制的，這使您的測量更容易，更節省時間。

自動化測試板可以控制一系列開關，這些開關可以在沒有用戶干預的情況下循環通過像素點。電子元件垂直堆疊，減少了系統的占地面積，減少了實驗室空間的浪費。這種小巧的設計使用戶可以將壽命測試儀放置在空間有限的地方，如手套箱。

器件被固定在光電二極管蓋下的測試板內。該系統利用兩個內置的源測量單元來表征該設備。一個SMU通過測試板進行JV操作，而另一個SMU測量光電二極管電流。測試板和光電二極管通過BNC電纜連接到源測量單元。

請注意，雖然光電二極管的光譜靈敏度與人眼相匹配，但它沒有被校準為絕對光度測量，只測量光電流.

直觀和高度定制的OLED壽命軟件套件執行JV, JVL*和壽命測量。

用戶可以執行一個初始JV/JVL掃描以確定LED和光電二極管的工作電流。然后，這些數據被用來選擇一個LED或光電二極管電流，在其中開始壽命測量。電壓自動調整，以保持LED電流恒定超過所需的測量時間。

JVL和生命周期數據都可以輸出到.csv文件，以便于編制文檔。

OLED壽命測試軟件控制面板

 更多信息請參見OLED壽命測量系統軟件指南。

*光度測量是相對的，基于測量的光電二極管電流，而不是絕對的。

功能特征

技術規格

軟件要求
